AED panoramisch bord 20 × 40 cm MAC-2040

Het AED panoramisch bord MAC-2040 is een groen-wit kunststof locatiebord van 20 × 40 cm met het AED-symbool op twee zichtvlakken. Door de panoramische, hoekvormige uitvoering is de markering vanuit twee tegenovergestelde looprichtingen te herkennen. Dat maakt het bord geschikt om een AED-locatie duidelijker aan te duiden in bijvoorbeeld een gang, hal, sportaccommodatie, school, kantoor of bedrijfsruimte.

Dit product is uitsluitend een herkenningsbord. Een AED, wandkast, alarm, richtingpijl en montagemateriaal behoren niet aantoonbaar tot de levering. Het bord helpt bezoekers en medewerkers de AED-locatie op te merken, maar vervangt geen doordacht AED-plan, bewegwijzering naar een AED buiten het directe zicht of periodieke controle van het apparaat.

Wat is een panoramisch AED-bord?

Een vlak bord is vooral goed leesbaar wanneer iemand er recht voor staat. Een panoramisch bord steekt onder een hoek uit vanaf de montageplaats en heeft daardoor twee afzonderlijke zichtvlakken. Het AED-symbool is aan beide zijden aangebracht. Personen die vanuit tegengestelde richtingen door een gang of langs een wand lopen, kunnen de markering daardoor eerder in hun gezichtsveld krijgen.

Die uitvoering is vooral praktisch op plaatsen waar één AED vanuit meerdere aanlooproutes bereikbaar is. Denk aan een lange corridor, de overgang tussen een hal en een gang, een centrale verkeersruimte of een plek dicht bij een kruising. De werkelijke zichtbaarheid blijft afhankelijk van montagehoogte, verlichting, obstakels, kijkhoek en de inrichting van het gebouw.

Herkenning met een symbool op twee zijden

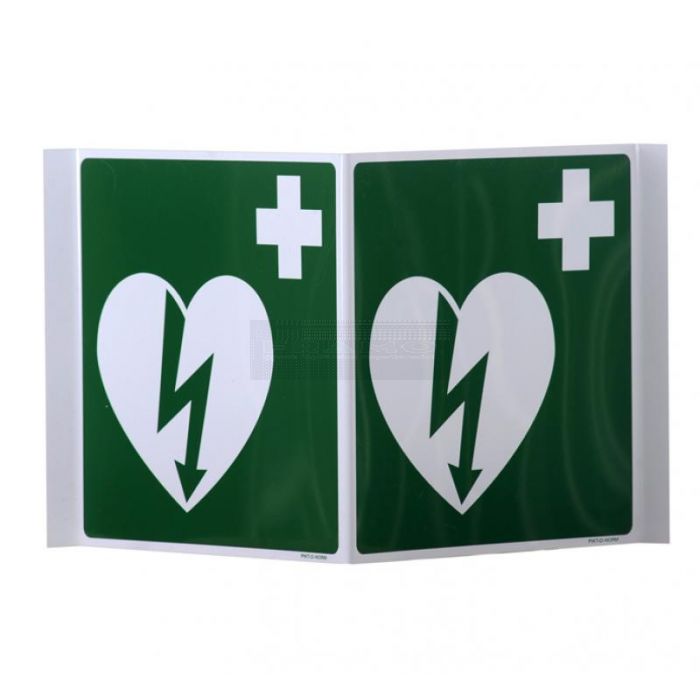

Op de afgebeelde uitvoering staat op ieder zichtvlak een wit hart met een elektrische ontlading en een wit kruis tegen een groene achtergrond. Het woord “AED” staat niet als losse tekst op het bord. De herkenning berust dus op het pictogram en de plaatsing bij de AED.

Dat beeldmerk is compact en niet aan één taal gebonden. Toch is alleen een pictogram niet in iedere situatie voldoende. Wanneer de AED achter een deur staat, om een hoek hangt of vanuit de hoofdroute niet direct zichtbaar is, zijn aanvullende vlakke borden of richtingborden met pijlen nodig. Controleer ook of nieuwe medewerkers, bezoekers en externe hulpverleners de gekozen aanduiding logisch kunnen volgen.

Waar komt dit AED-bord het best tot zijn recht?

Monteer het panoramische bord zo dicht mogelijk bij de werkelijke AED-locatie en op een positie die vanuit de relevante looproutes zichtbaar is. Plaatsing boven of direct naast een AED-wandkast kan een logische relatie tussen bord en apparaat geven, zolang het bord de kast, het slot, het alarm of de deur niet hindert.

• Lange gangen waarin mensen van twee kanten kunnen naderen.
• Centrale hallen, entrees en verkeersruimten.
• Sportaccommodaties, scholen en openbare gebouwen.
• Kantoren, magazijnen en productieomgevingen met vaste looproutes.
• Overgangen waar een vlak bord vanaf de zijkant onvoldoende opvalt.

Zo beoordeelt u de zichtlijnen

1. Bepaal de aanlooproutes. Noteer uit welke richtingen medewerkers, bezoekers en hulpverleners de AED waarschijnlijk benaderen.
2. Kies een proefpositie. Houd het bord tijdelijk op de gewenste plaats en controleer beide zichtvlakken.
3. Loop iedere route na. Bekijk het bord op normale ooghoogte en let op deuren, kasten, leidingen, reclame en andere obstakels.
4. Controleer de verlichting. Het bord is niet aantoonbaar reflecterend of lichtgevend en moet daarom ook bij de laagste gebruikelijke lichtsterkte herkenbaar blijven.
5. Test met iemand die de locatie niet kent. Laat die persoon de AED vanaf de hoofdroute zoeken en voeg zo nodig richtingborden toe.

Welk type AED-signalering heeft u nodig?

In een groter gebouw zijn meerdere soorten signalering vaak aanvullend aan elkaar. Het panoramische bord markeert vooral de locatie. Een route met meerdere keuzepunten vraagt om pijlen op alle plaatsen waar iemand anders verkeerd kan lopen.

Montage: eerst ondergrond en vrije ruimte controleren

De fabrikantpagina vermeldt geen meegeleverd montagemateriaal en specificeert geen bevestigingsmethode. Controleer daarom vóór montage de verpakking en kies alleen een bevestiging die past bij zowel het bord als de ondergrond. Een methode die geschikt is voor een gladde binnenwand kan ongeschikt zijn voor poreus metselwerk, een vochtige ruimte of een ondergrond met structuur.

1. Controleer de gekozen hoogte, beide zichtlijnen en de vrije ruimte rondom het bord.
2. Stel vast uit welk materiaal de wand of andere montageondergrond bestaat.
3. Controleer of leidingen, kabels of kwetsbare wandafwerking montage beperken.
4. Gebruik passende bevestigingsmiddelen volgens de aanwijzingen van de leverancier van die middelen.
5. Bevestig het bord stabiel en zonder het kunststof te vervormen.
6. Loop de twee aanlooproutes opnieuw na en controleer of de AED-kast volledig kan openen.

Binnen of buiten gebruiken?

Het product is van kunststof en wordt door de fabrikant beschreven voor aanduiding van een AED binnen een organisatie of op de werkvloer. Er zijn echter geen bevestigde gegevens gepubliceerd over uv-bestendigheid, waterbestendigheid, windbelasting, temperatuurbereik, reflectie of fotoluminescentie. Een gecontroleerde plaatsing binnen is daarom de veiligste toepassing op basis van de beschikbare productinformatie.

Wilt u het bord buiten, in direct zonlicht, in een onverwarmde ruimte of in een natte omgeving gebruiken? Vraag dan vooraf schriftelijke bevestiging over de geschiktheid voor die omstandigheden. Kies anders een bord dat aantoonbaar voor buitengebruik en de betreffende montageomgeving is ontwikkeld.

Onderdeel van een compleet AED-plan

Goede signalering is één onderdeel van AED-paraatheid. Leg de vaste locatie intern vast, informeer BHV'ers en medewerkers, houd de aanlooproute vrij en zorg dat de AED toegankelijk is volgens het beleid van uw organisatie. Controleer bovendien volgens de voorschriften van de AED-fabrikant onder andere de statusindicator, batterij, elektroden en houdbaarheidsdata.

Verplaatst u de AED? Verplaats dan direct het locatiebord, pas alle routeborden en plattegronden aan en communiceer de nieuwe plaats. Een achtergebleven bord op de oude locatie kan juist kostbare verwarring veroorzaken.

Controle en onderhoud van het bord

Neem het AED-bord op in de periodieke ronde voor veiligheidsmiddelen. Controleer of het nog stevig vastzit, beide symbolen goed zichtbaar zijn en er geen scheuren, blijvende vervorming, sterke verkleuring of scherpe beschadigingen zijn ontstaan. Kijk tegelijk of nieuwe inrichting, tijdelijke opslag of decoratie de zichtlijn blokkeert.

Verwijder stof en vuil voorzichtig met een methode die geschikt is voor bedrukt kunststof. De fabrikant noemt geen specifiek reinigingsmiddel. Test daarom geen agressieve oplosmiddelen of schurende middelen op het bord; deze kunnen de bedrukking of het oppervlak aantasten. Vervang het bord wanneer de afbeelding niet meer snel en ondubbelzinnig herkenbaar is.

Wat ontvangt u?

• 1 × AED panoramisch bord MAC-2040 van 20 × 40 cm.

Niet inbegrepen of niet bevestigd als onderdeel van de levering: AED, AED-wandkast, alarm, verlichting, richtingborden en montagematerialen. Controleer de fysieke verpakking wanneer de aanwezigheid van bevestigingsmiddelen voor uw project bepalend is.

Productspecificaties

Wat dit bord wel en niet doet

Het panoramische bord maakt een bestaande AED-locatie visueel herkenbaarder vanuit twee kijkrichtingen. Het activeert geen alarm, bewaakt de AED niet, geeft geen reanimatie-instructies en toont zonder aanvullende pijl niet welke route iemand moet volgen wanneer de AED buiten beeld staat.

Aan de beschikbare productgegevens kan geen specifieke certificering of conformiteit met een signaleringsnorm worden ontleend. Ook een goede montage garandeert niet dat iedere bezoeker de AED onmiddellijk vindt. Beoordeel signalering daarom altijd binnen de volledige gebouwindeling, de risico-inventarisatie en het noodplan van uw organisatie.
